Основные методологии обследования организаций. Стандарт IDEF0
|
Геннадий Верников get@psi.ru, http://consulting.psi.ru |
Окончание. |
Декомпозиция | Глоссарий | Ограничения сложности IDEF0-диаграмм / Групповая работа над разработкой модели | Российские особенности IDEF0-моделирования |

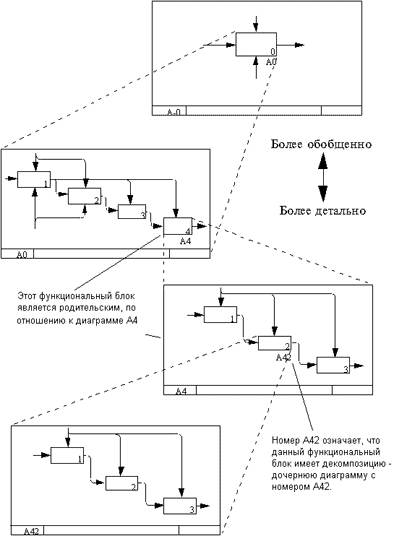

Последним из понятий IDEF0 является глоссарий (Glossary). Для каждого из элементов IDEF0: диаграмм, функциональных блоков, интерфейсных дуг существующий стандарт подразумевает создание и поддержание набора соответствующих определений, ключевых слов, повествовательных изложений и т. д., которые характеризуют объект, отображенный данным элементом. Этот набор называется глоссарием и является описанием сущности данного элемента. Например, для управляющей интерфейсной дуги "распоряжение об оплате" глоссарий может содержать перечень полей соответствующего дуге документа, необходимый набор виз и т. д. Глоссарий гармонично дополняет наглядный графический язык, снабжая диаграммы необходимой добавочной информацией. Рисунок 4. Декомпозиция функциональных блоков |
![]() | ||
