Создание системы бизнес-правил. Часть 4

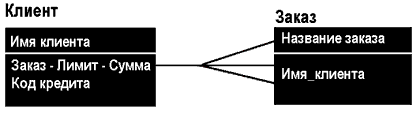

Рассмотрим базовую (очень простую) модель отношений между объектами (Рис. 8).

Рис. 8 Базовая модель отношений

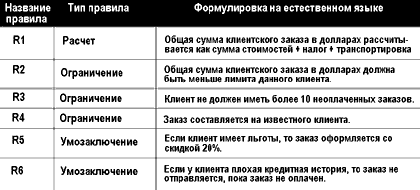

Предположим, аналитик собрал правила которые будут соответствовать данной модели (Рис. 9).

Рис. 9 Примеры правил

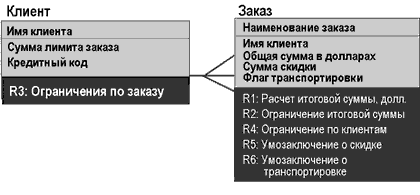

Изучим Рис. 10, на котором показана простая модель данных, обогащенная правилами. В ней есть дополнительные атрибуты (и могут быть дополнительные объекты и связи), представляющие значения, извлеченные при помощи правил.

Рис. 10 Простая модель данных, обогащенная правилами

Эти значения стали известны вследствие исполнения правил, то есть являются не разобщенной базовой информацией, а сложными знаниями. Знание - результат применения логики к информации. Соответственно, обогащенная правилами логическая модель данных - шаг за пределы управления информацией, к управлению знаниями.

В модель добавлены правила, которые пронумерованы, названы в соответствии с объектом и распределены по типам.

Такой порядок дает очень предсказуемые модели, обогащенные правилами (знаниями). Разработчик баз данных и разработчик правил получают общую схему для создания оптимальных вариантов внедрения правил и данных.
