Основные методологии обследования организаций. Стандарт IDEF0

Геннадий Верников
get@psi.ru, http://consulting.psi.ru
Пока гром не грянет | Моделирование бизнес-процессов | История возникновения IDEF0 | Функциональный блок | Интерфейсная дуга

Графический язык IDEF0 удивительно прост и гармоничен. В основе методологии лежат четыре основных понятия, первое из которых - понятие функционального блока (Activity Box). Функциональный блок графически изображается в виде прямоугольника (см. рис. 1), и, по требованиям стандарта, его название должно содержать глагольную форму ("производить услуги", а не "производство услуг").

Каждая из четырех сторон функционального блока имеет своё значение: верхняя сторона - "Управление" (Control), левая сторона - "Вход" (Input), правая - "Выход" (Output), нижняя сторона - "Механизм" (Mechanism). Каждому функциональному блоку в рамках системы присваивается уникальный идентификационный номер.

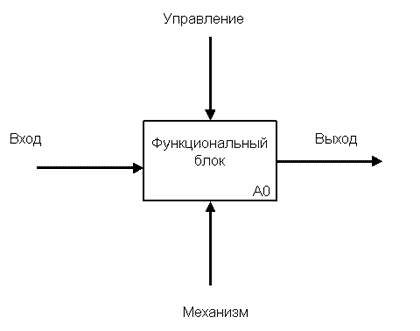

Рисунок 1. Функциональный блок
